Cấu tạo khung thép nhà lắp ghép gồm những gì?

Cấu tạo khung thép nhà lắp ghép gồm những gì?

Giới thiệu về hệ khung thép trong nhà lắp ghép

Cấu tạo khung thép nhà lắp ghép gồm những gì? Hệ khung thép là bộ phận kết cấu quan trọng trong nhà lắp ghép, có nhiệm vụ nâng đỡ và liên kết các thành phần như mái, vách Panel, sàn và các hạng mục hoàn thiện. Nhờ đặc tính chịu lực tốt, trọng lượng tương đối nhẹ và khả năng gia công linh hoạt, khung thép giúp quá trình thi công nhà lắp ghép diễn ra nhanh chóng, thuận tiện và phù hợp với nhiều quy mô công trình.

Khung thép nhà lắp ghép là gì?

Khung thép nhà lắp ghép là hệ kết cấu được gia công từ các loại thép hộp, thép hình hoặc thép tổ hợp theo bản vẽ thiết kế. Hệ thống thường bao gồm cột, dầm, kèo, xà gồ và các thanh giằng được liên kết bằng bulông hoặc mối hàn. Sau khi hoàn thiện, khung thép tạo thành bộ khung chịu lực chính để lắp đặt vách Panel, mái, cửa và các hạng mục khác.

Vai trò của hệ khung thép đối với kết cấu công trình

Khung thép có nhiệm vụ chịu và truyền tải trọng từ mái, vách, sàn và các bộ phận khác xuống hệ móng. Bên cạnh đó, hệ giằng và các liên kết giúp tăng độ ổn định, hạn chế biến dạng khi công trình chịu tác động của gió và môi trường. Một hệ khung được thiết kế phù hợp còn giúp việc lắp đặt Panel, cửa kính và các chi tiết hoàn thiện thuận tiện hơn.

Vì sao nhà lắp ghép cần hệ khung thép chắc chắn?

Mặc dù nhà lắp ghép Panel có trọng lượng nhẹ hơn nhiều dạng công trình truyền thống, hệ khung thép vẫn cần đảm bảo khả năng chịu lực và độ ổn định trong suốt quá trình sử dụng. Khung thép chắc chắn giúp nâng đỡ mái, vách Panel, hạn chế rung lắc và đảm bảo các cấu kiện được liên kết đồng bộ. Vì vậy, việc lựa chọn vật liệu đạt yêu cầu, tính toán tiết diện và thi công đúng kỹ thuật là yếu tố quan trọng quyết định chất lượng công trình.

Cấu tạo khung thép nhà lắp ghép gồm những bộ phận nào?

1. Cột thép – Bộ phận chịu lực chính của công trình

• Vai trò: Là các trụ đứng chịu tải trọng đứng toàn bộ ngôi nhà (truyền lực từ dầm, mái, vách xuống móng) và gánh đỡ áp lực xé ngang từ gió bão.

• Vật liệu: Thường sử dụng thép hình I, H hoặc thép hộp mạ kẽm cỡ lớn (100x100mm, 150x150mm tùy quy mô).

• Kỹ thuật: Chân cột được hàn bản mã dày kiên cố, liên kết chặt chẽ với bu-lông neo cấy sâu trong sàn móng bê tông.

2. Dầm thép – Liên kết và phân bổ tải trọng

• Vai trò: Liên kết các đầu cột thép theo chiều ngang, gánh đỡ hệ sàn (đối với nhà gác lửng/nhiều tầng) và phân bổ đều tải trọng xuống chân cột.

• Vật liệu: Thường dùng thép I, U hoặc thép hộp chịu lực (50x100mm, 100x200mm).

• Kỹ thuật: Tính toán kỹ độ võng dầm, bắt bu-lông cường độ cao chắc chắn tại các điểm khớp nối với cột.

3. Kèo thép – Tạo kết cấu nâng đỡ hệ mái

• Vai trò: Định hình hình dáng mái (mái dốc, mái bằng, mái thái), chịu trách nhiệm nâng đỡ toàn bộ mái panel, tôn cách nhiệt và chống xệ mái.

• Vật liệu & Kiểu dáng: Kèo chữ V, kèo tam giác hoặc hệ kèo thép mạ siêu nhẹ liên kết ngàm.

• Kỹ thuật: Đảm bảo độ dốc thoát nước tiêu chuẩn (10% – 15%) và gánh chịu tốt tải trọng gió bão tác động lên mái.

4. Xà gồ thép – Bộ phận đỡ mái và vách Panel

• Vai trò:

  • Xà gồ mái: Nâng đỡ và định hình các tấm panel mái/tôn lợp.

  • Xà gồ vách (xà gồ tường): Đặt dọc/ngang làm điểm tựa bắn vít cố định các tấm panel bao che và vách ngăn.

• Vật liệu: Thép C, thép Z hoặc thép hộp mạ kẽm (40x80mm, 50x100mm).

• Kỹ thuật: Khoảng cách xà gồ được tính toán khớp với kích thước khổ panel để tránh hiện tượng phập phồng hay bõng mái.

5. Hệ giằng thép – Tăng độ ổn định cho công trình

• Vai trò: Gồm giằng cột, giằng mái và giằng xà gồ. Giúp khóa chặt các cấu kiện riêng lẻ thành một khối thống nhất, chống biến dạng, rung lật khi có gió bão lớn hoặc chấn động.

• Vật liệu: Thép tròn, cáp thép căng chuyên dụng, thép V hoặc thép hộp nhỏ.

• Kỹ thuật: Căng đều tay và gia cố chắc chắn tại các vị trí góc chịu lực.

6. Bản mã và bulông liên kết – Kết nối các cấu kiện thép

• Bản mã (Gusset plate): Tấm thép phẳng (dày 5mm – 12mm) đục lỗ sẵn, làm trung gian hàn gắn hoặc bắt bu-lông giữa cột, dầm và kèo.

• Bu-lông liên kết: Sử dụng bu-lông móng (bu-lông neo) ở chân móng và bu-lông cường độ cao (8.8, 10.9) tại các điểm nối cấu kiện.

• Kỹ thuật: Siết đủ lực, kèm vòng đệm/lông đền chống tự tháo lỏng do độ rung cơ học.

7. Hệ khung phụ – Hỗ trợ lắp đặt cửa, vách và các chi tiết hoàn thiện

• Vai trò: Gia cố xung quanh ô cửa đi, cửa sổ, các góc nhà và khu vực cần treo đồ nặng (máy lạnh, TV, tủ bếp).

• Vật liệu: Thép hộp mạ kẽm nhỏ (30x60mm, 40x40mm) hoặc hệ nẹp nhôm định hình chuyên dụng.

• Kỹ thuật: Đảm bảo ô chờ cửa chuẩn kích thước thiết kế, tạo điểm bám vững chắc cho phụ kiện hoàn thiện.

Các loại thép thường sử dụng làm khung nhà lắp ghép

Cấu tạo khung thép nhà lắp ghép gồm những gì? Việc lựa chọn loại thép phù hợp đóng vai trò quan trọng trong thiết kế và thi công nhà lắp ghép. Tùy theo diện tích, quy mô, số tầng và tải trọng công trình, đơn vị thi công có thể sử dụng thép hộp mạ kẽm, thép hình I, H, U, C hoặc thép tổ hợp. Mỗi loại vật liệu có đặc điểm riêng, đáp ứng những yêu cầu khác nhau về khả năng chịu lực, độ bền và chi phí đầu tư.

Thép hộp mạ kẽm

Thép hộp mạ kẽm là vật liệu được sử dụng phổ biến trong kết cấu nhà lắp ghép nhờ thiết kế dạng hộp vuông hoặc chữ nhật, dễ gia công và lắp đặt. Bề mặt được phủ lớp kẽm giúp tăng khả năng chống oxy hóa, hạn chế gỉ sét khi tiếp xúc với môi trường bên ngoài. Loại thép này thường được dùng làm cột, dầm, khung phụ, xà gồ và hệ đỡ vách Panel cho nhà cấp 4, nhà ở nhỏ, homestay hoặc công trình có quy mô vừa.

Thép hình I, H, U, C

Thép hình I, H, U, C có cấu tạo mặt cắt đặc trưng, được thiết kế để đáp ứng các yêu cầu chịu lực và liên kết trong kết cấu xây dựng. Trong đó, thép I và H thường được sử dụng làm cột, dầm chính; thép U và C có thể dùng làm xà gồ, thanh đỡ hoặc cấu kiện phụ. Nhờ khả năng chịu lực tốt và đa dạng kích thước, nhóm thép hình phù hợp với nhà lắp ghép có diện tích lớn, nhà xưởng, văn phòng hoặc công trình nhiều tầng.

Thép tổ hợp theo thiết kế

Thép tổ hợp là loại thép được gia công bằng cách ghép các bản thép theo kích thước và hình dạng riêng nhằm đáp ứng yêu cầu kết cấu của từng công trình. Vật liệu này thường được sử dụng cho những vị trí cần tiết diện đặc biệt hoặc khả năng chịu tải lớn. Ưu điểm của thép tổ hợp là có thể tùy chỉnh kích thước, hình dáng và độ dày theo bản vẽ kỹ thuật, giúp tối ưu kết cấu và phù hợp với những công trình nhà lắp ghép có khẩu độ rộng hoặc thiết kế phức tạp.

Thép mạ kẽm và thép sơn chống gỉ

Thép mạ kẽm và thép sơn chống gỉ là những giải pháp bảo vệ bề mặt được sử dụng nhằm hạn chế tình trạng ăn mòn trong quá trình khai thác công trình. Thép mạ kẽm có lớp phủ bảo vệ giúp tăng khả năng chống oxy hóa, trong khi thép sơn chống gỉ được xử lý bằng các lớp sơn chuyên dụng trước khi đưa vào lắp dựng. Tùy điều kiện môi trường, vị trí sử dụng và yêu cầu bảo trì, kỹ sư sẽ lựa chọn phương án phù hợp để kéo dài tuổi thọ hệ khung thép nhà lắp ghép.

Nguyên lý chịu lực của hệ khung thép nhà lắp ghép

1. Khả năng chịu tải trọng mái và vách Panel

• Tải trọng tĩnh của vật liệu: Hệ khung thép chịu trách nhiệm nâng đỡ toàn bộ trọng lượng bản thân của hệ thống vật liệu bao che, bao gồm các tấm panel mái (cách nhiệt EPS, PU, Rockwool), các tấm panel tường bao, vách ngăn cùng hệ thống phụ kiện nhôm định hình và keo kết nối.

• Tải trọng động và phụ trợ: Ngoài trọng lượng tĩnh, khung thép còn phải gánh thêm tải trọng phụ trợ trên mái (như đường ống kỹ thuật, bồn nước, hoặc tải trọng bảo dưỡng định kỳ) và tải trọng treo từ các thiết bị nội thất gắn trên vách (như điều hòa, tủ bếp, đèn chiếu sáng).

• Nguyên lý phân bố: Tải trọng từ các tấm panel mái sẽ truyền trực tiếp lên hệ thống xà gồ mái, sau đó dồn về các vì kèo thép. Trong khi đó, tải trọng từ vách panel tường bao sẽ truyền vào xà gồ tường và đổ trực tiếp xuống các cột thép chịu lực.

2. Khả năng chịu lực gió và tác động môi trường

• Chống áp lực gió bão (Tải trọng ngang): Khi gió lớn thổi trực diện vào công trình, các bức tường panel hoạt động như một tấm chắn lớn, tiếp nhận áp lực gió và truyền lực ngang này vào hệ khung cột thép và các thanh giằng ngang.

• Ứng ứng lực mái: Đối với phần mái dốc, lực hút của gió (hiệu ứng khí động học) có xu hướng nhấc bổng mái lên. Hệ kèo thép và liên kết bu-lông cường độ cao đóng vai trò neo giữ, triệt tiêu lực kéo lên để mái không bị rung lắc hay tốc mái.

• Độ co giãn nhiệt: Kết cấu thép có đặc tính giãn nở theo nhiệt độ môi trường. Hệ khung được tính toán kỹ lưỡng về các khe hở kỹ thuật và độ đàn hồi tại các mối nối ngàm, giúp khung thép thích ứng linh hoạt với sự thay đổi thời tiết mà không bị cong vênh hay biến dạng cấu trúc.

3. Phân bổ tải trọng từ khung thép xuống nền móng

• Hành trình truyền lực từ trên xuống: Toàn bộ tổng tải trọng của ngôi nhà (gồm trọng lượng khung thép, tấm panel, mái, đồ nội thất và lực tác động của gió bão) được quy tụ về các điểm chân cột thép.

• Neo giữ tại chân cột: Tại chân cột, hệ thống bản mã dày và các bu-lông neo (bu-lông móng) cấy sâu vào bê tông móng chịu trách nhiệm khóa chặt kết cấu thép với phần nền đất.

• Triệt tiêu lực xuống nền đất: Lực từ chân cột sẽ phân bổ đều xuống hệ dầm móng, móng cốc (hoặc móng băng, móng cọc tùy công trình) và truyền xuống nền đất bên dưới một cách an toàn, ngăn chặn hoàn toàn hiện tượng lún lệch, nghiêng đổ hay dịch chuyển khung nhà.

4. Vai trò của hệ giằng trong việc chống rung lắc

• Khối liên kết không gian: Các cấu kiện như cột, dầm, kèo nếu đứng độc lập sẽ dễ bị uốn oằn hoặc vặn xoắn khi chịu lực tác động mạnh. Hệ giằng thép (giằng cột, giằng mái, giằng xà gồ) đóng vai trò như các "đường gân" đan chéo, liên kết toàn bộ khung nhà thành một khối hộp không gian vững chắc.

• Chống biến dạng ngang: Hệ giằng chịu trách nhiệm chính trong việc tiếp nhận và triệt tiêu các lực xé ngang (do gió bão lớn hoặc chấn động), ngăn chặn hiện tượng lật khung hoặc xô lệch góc nhà.

• Tăng độ cứng tổng thể: Nhờ có hệ giğun căng đều và khóa chặt tại các nút khung, biên độ dao động và rung lắc của nhà lắp ghép giảm đi đáng kể, mang lại cảm giác kiên cố, chắc chắn cho không gian sinh hoạt bên trong không thua kém gì nhà bê tông truyền thống.

Các yếu tố ảnh hưởng đến chất lượng khung thép nhà lắp ghép

Chất lượng và độ dày vật liệu thép

Cấu tạo khung thép nhà lắp ghép gồm những gì? Vật liệu thép là yếu tố trực tiếp quyết định khả năng chịu lực và độ bền của hệ khung. Khi thi công, cần lựa chọn thép có nguồn gốc rõ ràng, đúng chủng loại, mác thép và độ dày theo hồ sơ thiết kế. Nếu sử dụng thép không đạt tiêu chuẩn hoặc có độ dày không phù hợp, cấu kiện có thể bị biến dạng, ảnh hưởng đến độ an toàn của toàn bộ công trình.

Kích thước và khoảng cách bố trí cấu kiện

Kích thước cột, dầm, kèo, xà gồ và khoảng cách giữa các cấu kiện cần được tính toán dựa trên diện tích, số tầng, tải trọng mái, sàn và điều kiện sử dụng. Bố trí hợp lý giúp phân bổ tải trọng đồng đều, hạn chế võng hoặc rung lắc. Ngược lại, nếu khoảng cách cấu kiện quá lớn hoặc tiết diện thép không phù hợp, khả năng chịu lực của công trình có thể bị ảnh hưởng.

Kỹ thuật gia công, hàn và lắp ráp

Quá trình cắt, khoan, hàn và lắp ráp cần được thực hiện đúng bản vẽ kỹ thuật, đảm bảo kích thước và độ chính xác của từng cấu kiện. Các mối hàn phải đạt yêu cầu, không có khuyết tật ảnh hưởng đến khả năng liên kết. Khi dựng khung, cần kiểm tra độ thẳng đứng của cột, cao độ dầm và độ ổn định tổng thể để hạn chế sai lệch trong quá trình thi công.

Khả năng chống ăn mòn và bảo vệ bề mặt

Khung thép thường xuyên chịu tác động của độ ẩm, nước mưa và môi trường bên ngoài nên cần được bảo vệ khỏi tình trạng oxy hóa, gỉ sét. Tùy điều kiện sử dụng, có thể lựa chọn thép mạ kẽm, sơn chống gỉ hoặc hệ sơn bảo vệ chuyên dụng. Ngoài ra, cần xử lý kỹ các vị trí cắt, khoan, mối hàn và kiểm tra định kỳ để duy trì khả năng chống ăn mòn.

Chất lượng bulông, bản mã và mối liên kết

Bulông, bản mã và các mối liên kết đóng vai trò kết nối những cấu kiện riêng lẻ thành một hệ khung thống nhất. Các chi tiết này cần đúng chủng loại, kích thước và cấp bền theo thiết kế. Quá trình lắp đặt phải đảm bảo vị trí liên kết chính xác, siết bulông đúng yêu cầu và kiểm tra chất lượng mối hàn. Đặc biệt, liên kết giữa chân cột thép với móng bê tông cần được thi công cẩn thận để đảm bảo khả năng truyền tải trọng và độ ổn định của công trình.

Anh Tuấn Group – Đơn vị thi công nhà lắp ghép Panel trên toàn quốc

Anh Tuấn Group chuyên thiết kế thi công nhà lắp ghép, nhà lắp ghép panel, nhà lắp ghép trọn gói,... tại tất cả các tỉnh thành như: Tp Hồ Chí Minh, Bình Dương, Bình Phước, Đồng Nai, Tây Ninh, Long An, Vũng Tàu, Phan Thiết, Tiền Giang, Lâm Đồng, Đà Lạt, Kiên Giang, Phú Quốc, Vĩnh Long, Đăk Lăk, Hậu Giang, Đồng Tháp, An Giang, Bình Định, Phú Yên, Khánh Hòa, Nha Trang, Ninh Thuận, Bình Thuận, Kon Tum, Gia Lai, Đắk Nông, Bến Tre, Bạc Liêu, Sóc Trăng, Trà Vinh, Cần Thơ,...

Quy trình gia công và lắp dựng khung thép nhà lắp ghép

1. Khảo sát mặt bằng và triển khai bản vẽ kết cấu

• Đo đạc hiện trạng: Đội ngũ kỹ thuật sử dụng máy đo đạc, máy cân bằng laser kiểm tra chính xác kích thước mặt bằng, độ dốc và độ phẳng của nền móng.

• Triển khai bản vẽ Shop Drawing: Lập bản vẽ thiết kế chi tiết kết cấu khung thép (kích thước cột, dầm, kèo, vị trí đục lỗ bản mã, khoảng cách xà gồ), đảm bảo tính toán chuẩn xác tải trọng chịu lực trước khi đưa vào sản xuất.

2. Lựa chọn vật liệu và gia công cấu kiện thép

• Tuyển chọn vật tư đạt chuẩn: Sử dụng thép hình (I, H, U, C) hoặc thép hộp mạ kẽm chính hãng, đúng độ dày và tỷ trọng theo đúng hồ sơ thiết kế.

• Cắt và đục lỗ tự động: Thép được đưa vào máy cắt và máy đục lỗ CNC để tạo các đường cắt phẳng mịn và định vị chính xác vị trí lỗ bắt bu-lông.

• Hàn bản mã và gia công cấu kiện: Hàn kết nối bản mã vào chân cột, đầu dầm và các khớp nối kèo bằng công nghệ hàn MIG/MAG chuyên dụng, đảm bảo đường hàn ngấu đều và chịu tải cao.

3. Xử lý bề mặt và sơn bảo vệ khung thép

• Làm sạch bề mặt thép: Đánh bóng, tẩy sạch vết dầu mỡ, rỉ sét và xỉ hàn bằng máy mài hoặc phun cát áp lực cao để tạo độ bám dính tốt nhất cho lớp sơn.

• Sơn chống gỉ và sơn phủ:

  • Phun phủ lớp sơn chống gỉ cao cấp (sơn mạ kẽm lạnh hoặc sơn epoxy 2 thành phần) để bảo vệ thép khỏi tác động oxy hóa của môi trường.

  • Phun hoàn thiện lớp sơn phủ màu theo yêu cầu thiết kế, giúp tăng tính thẩm mỹ và kéo dài tuổi thọ kết cấu.

4. Vận chuyển và tập kết cấu kiện tại công trình

• Đóng gói và phân loại: Đánh số ký hiệu từng thanh cột, dầm, kèo theo đúng sơ đồ lắp ghép trên bản vẽ để tránh nhầm lẫn khi thi công.

• Vận chuyển an toàn: Sử dụng xe tải thùng dài hoặc xe cẩu chuyên dụng để vận chuyển toàn bộ cấu kiện đến công trường.

• Tập kết vật tư: Xếp đặt các thanh thép trên bệ kê cao hơn mặt đất, che chắn bạt cẩn thận để tránh bùn đất, nước mưa làm ảnh hưởng đến lớp sơn bảo vệ.

5. Lắp dựng cột, dầm và kèo thép

• Định vị và định hình chân cột: Đưa cột thép vào đúng vị trí tim móng, đặt chân cột khớp với hệ thống bu-lông neo (bu-lông móng) đã cấy sẵn trong bê tông, sau đó vặn chặt đai ốc để cố định trụ đứng.

• Lắp đặt dầm ngang: Nâng và kết nối hệ dầm thép với các đầu cột bằng bu-lông cường độ cao (8.8, 10.9), định hình khung sườn chịu lực chính của ngôi nhà.

• Lắp dựng hệ kèo mái: Cẩu và kết nối các thanh kèo mái vào vị trí đỉnh cột và dầm, căn chỉnh độ dốc tiêu chuẩn (10% – 15%) để đảm bảo khả năng thoát nước mưa.

6. Lắp đặt xà gồ và hệ giằng

• Định vị xà gồ mái và vách: Lắp đặt các thanh xà gồ thép C, Z hoặc thép hộp mạ kẽm theo đúng khoảng cách thiết kế, tạo điểm tựa chuẩn xác để bắn vít cố định các tấm panel bao che.

• Gia cố hệ giằng chống rung: Căng và khóa chặt hệ giằng cột, giằng mái, giằng xà gồ bằng cáp thép hoặc thanh v. Hệ giằng giúp liên kết toàn bộ cấu kiện thành một khối hộp không gian vững chắc, triệt tiêu độ rung lắc và chống lật khi có gió bão.

7. Kiểm tra liên kết và nghiệm thu kết cấu

• Kiểm tra độ cân bằng thủy bình: Dùng máy cân bằng laser kiểm tra lại toàn bộ độ thẳng đứng của cột, độ ngang của dầm và độ phẳng của hệ xà gồ.

• Siết cặn lực bu-lông: Sử dụng cờ-lê lực chuyên dụng để kiểm tra và siết chặt toàn bộ bu-lông móng, bu-lông liên kết bản mã đạt đủ momen siết quy định.

• Nghiệm thu chuyển bước thi công: Tiến hành dặm vá các vị trí trầy xước sơn (nếu có) và ký nghiệm thu bàn giao phần khung thép để chuyển sang giai đoạn bắn vách và mái panel.

Những lưu ý khi thiết kế khung thép nhà lắp ghép

Tính toán tải trọng theo quy mô công trình

Cấu tạo khung thép nhà lắp ghép gồm những gì? Trước khi thiết kế, cần xác định đầy đủ tải trọng tác động lên khung thép như trọng lượng bản thân kết cấu, mái, vách Panel, sàn, nội thất và người sử dụng. Bên cạnh đó, công trình cần được xem xét các tác động từ gió, mưa và điều kiện môi trường. Việc tính toán tải trọng chính xác giúp lựa chọn phương án kết cấu phù hợp, hạn chế tình trạng quá tải hoặc lãng phí vật liệu.

Lựa chọn tiết diện thép phù hợp

Tiết diện thép cần được lựa chọn dựa trên chiều dài nhịp, khoảng cách cột, chiều cao công trình và yêu cầu chịu lực. Tùy từng vị trí, kỹ sư có thể sử dụng thép hộp mạ kẽm, thép hình I, H, U, C hoặc thép tổ hợp. Không nên lựa chọn tiết diện chỉ dựa trên giá thành mà cần đảm bảo đúng yêu cầu kỹ thuật và hồ sơ tính toán kết cấu.

Đảm bảo liên kết giữa khung thép và móng

Liên kết giữa chân cột thép và móng bê tông có vai trò truyền tải trọng từ hệ khung xuống nền đất. Khi thiết kế cần xác định chính xác vị trí bản mã, bulông neo, kích thước móng và phương án liên kết. Các chi tiết phải được bố trí đồng bộ với bản vẽ kết cấu để hạn chế sai lệch trong quá trình lắp dựng, đồng thời đảm bảo độ chắc chắn và ổn định cho công trình.

Tính toán khoảng cách khung để lắp Panel

Khoảng cách giữa các cột, dầm, xà gồ và thanh đỡ cần phù hợp với kích thước cũng như phương pháp lắp đặt Panel EPS, PU hoặc Rockwool. Nếu bố trí không hợp lý, tấm Panel có thể thiếu điểm tựa, dễ võng hoặc gây khó khăn khi liên kết. Vì vậy, cần phối hợp giữa bản vẽ kết cấu khung thép và bản vẽ bố trí Panel ngay từ giai đoạn thiết kế.

Chú trọng chống gỉ và chống ăn mòn

Khung thép cần có giải pháp bảo vệ bề mặt phù hợp để hạn chế tác động của độ ẩm, nước mưa và môi trường bên ngoài. Có thể sử dụng thép mạ kẽm, sơn chống gỉ hoặc hệ sơn bảo vệ chuyên dụng tùy điều kiện công trình. Những vị trí như mối hàn, đầu thép sau khi cắt và các điểm liên kết cần được xử lý kỹ nhằm hạn chế nguy cơ phát sinh gỉ sét trong quá trình sử dụng.

Đảm bảo khả năng chịu lực khi có gác lửng hoặc nhiều tầng

Đối với nhà lắp ghép có gác lửng hoặc thiết kế nhiều tầng, hệ khung thép cần được tính toán riêng về tải trọng sàn, cầu thang, vách ngăn, nội thất và hoạt động sinh hoạt. Cần chú trọng kích thước cột, dầm sàn, hệ giằng và liên kết giữa các tầng để hạn chế rung lắc, võng sàn hoặc biến dạng kết cấu. Phương án thiết kế phải được kỹ sư chuyên môn kiểm tra dựa trên công năng và điều kiện thực tế, không nên tự ý bổ sung tầng hoặc thay đổi kết cấu sau khi thi công.

Anh Tuấn Group – Đơn vị tư vấn thiết kế và thi công khung thép nhà lắp ghép

1. Khảo sát và tư vấn kết cấu theo nhu cầu sử dụng

• Đánh giá hiện trạng mặt bằng: Khảo sát kỹ lưỡng nền đất, địa hình và điều kiện thi công thực tế tại công trình để đưa ra phương án kết cấu móng và khung thép tối ưu nhất.

• Tư vấn giải pháp công năng: Lắng nghe mục đích sử dụng (làm nhà ở dân dụng, homestay, văn phòng hay nhà xưởng) để tư vấn khẩu độ nhịp cột, chiều cao và quy cách thép phù hợp, đảm bảo cân bằng giữa độ bền vững và tiết kiệm ngân sách.

• Tối ưu chi phí đầu tư: Lên phương án bóc tách vật tư khoa học, hạn chế tối đa tình trạng dư thừa cấu kiện nhưng vẫn tuân thủ nghiêm ngặt các tiêu chuẩn an toàn chịu lực.

2. Thiết kế hệ khung thép phù hợp từng công trình

• Triển khai bản vẽ Shop Drawing: Sử dụng phần mềm thiết kế chuyên dụng để dựng bản vẽ chi tiết 2D/3D, tính toán chính xác tải trọng tĩnh (khung, panel, mái) và tải trọng động (gió bão).

• Thiết kế đồng bộ cấu kiện: Đồng bộ kích thước của cột, dầm, kèo, xà gồ và hệ giằng với quy chuẩn khổ tấm panel, giúp quá trình lắp ghép khớp nối 100%, không phải cắt gọt lãng phí tại công trường.

• Giải pháp không gian mở: Thiết kế tối ưu hệ khung chịu lực giúp không gian bên trong thông thoáng, dễ dàng bố trí nội thất hoặc linh hoạt mở rộng diện tích trong tương lai.

3. Gia công cấu kiện thép theo bản vẽ kỹ thuật

• Sản xuất tại xưởng tiêu chuẩn: Cấu kiện thép được gia công trực tiếp tại xưởng với hệ thống máy cắt, máy hàn MIG/MAG và máy đục lỗ CNC tự động, đạt độ chính xác tuyệt đối theo đúng bản vẽ thiết kế.

• Xử lý bề mặt chống gỉ: Thép được làm sạch bề mặt, phun cát/mài bóng và phủ lớp sơn chống gỉ cao cấp (sơn epoxy 2 thành phần hoặc mạ kẽm) giúp bảo vệ kết cấu trước tác động oxy hóa của thời tiết khắc nghiệt.

• Kiểm tra chất lượng xuất xưởng: Kiểm tra kỹ lưỡng các đường hàn, vị trí đục lỗ bản mã và đánh số ký hiệu từng thanh cấu kiện trước khi vận chuyển đến công trình.

4. Thi công và lắp dựng đồng bộ với hệ Panel

• Lắp dựng khung thép chuẩn xác: Đội ngũ thợ kỹ thuật lành nghề tiến hành định vị chân cột, siết chặt bu-lông neo, cẩu dựng hệ cột, dầm, kèo và căng chỉnh hệ giằng chống rung lắc bằng máy cân bằng laser.

• Thi công đồng bộ với panel và phụ kiện: Tiến hành lắp đặt xà gồ tường/mái và kết hợp bắn hệ tấm panel bao che, vách ngăn, mái cách nhiệt một cách liền mạch, chuẩn ngàm âm dương.

• Kiểm soát chất lượng và tiến độ: Giám sát chặt chẽ từng công đoạn từ móng, khung thép đến bao che hoàn thiện; cam kết bàn giao công trình đúng tiến độ thỏa thuận với chất lượng bền đẹp theo thời gian.

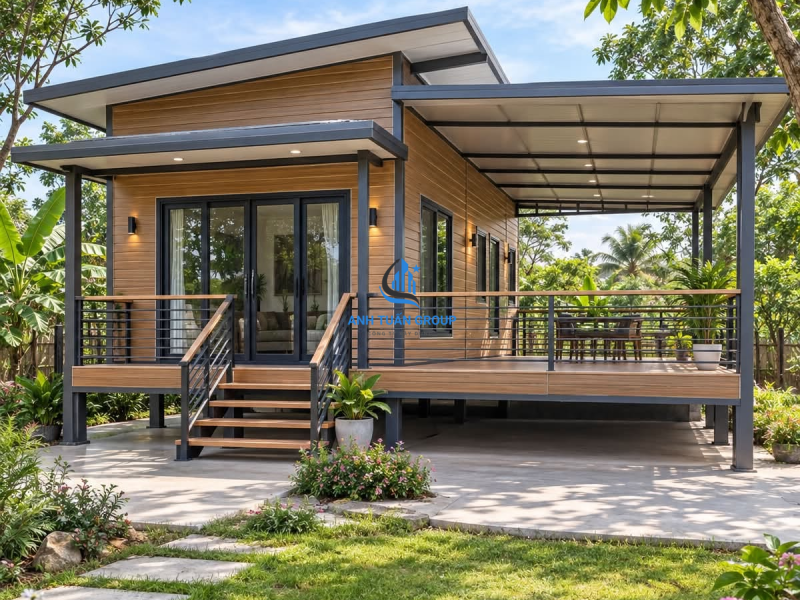

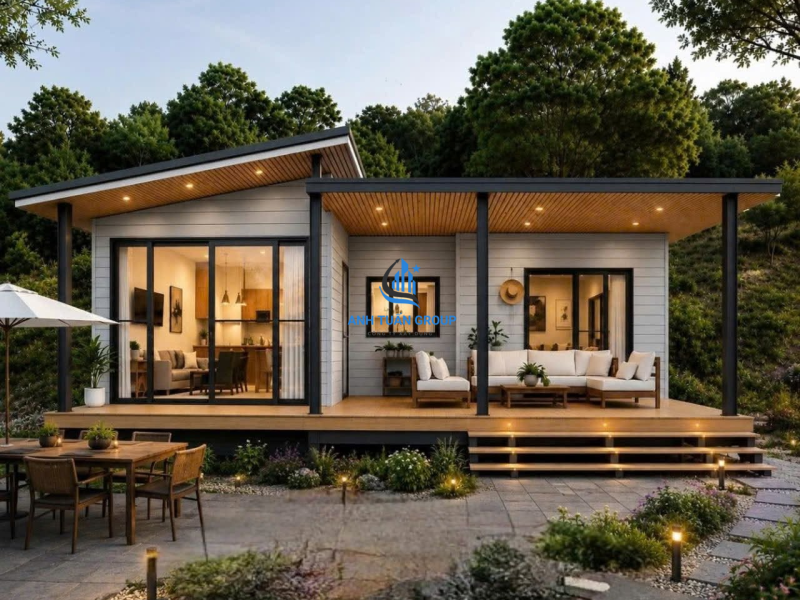

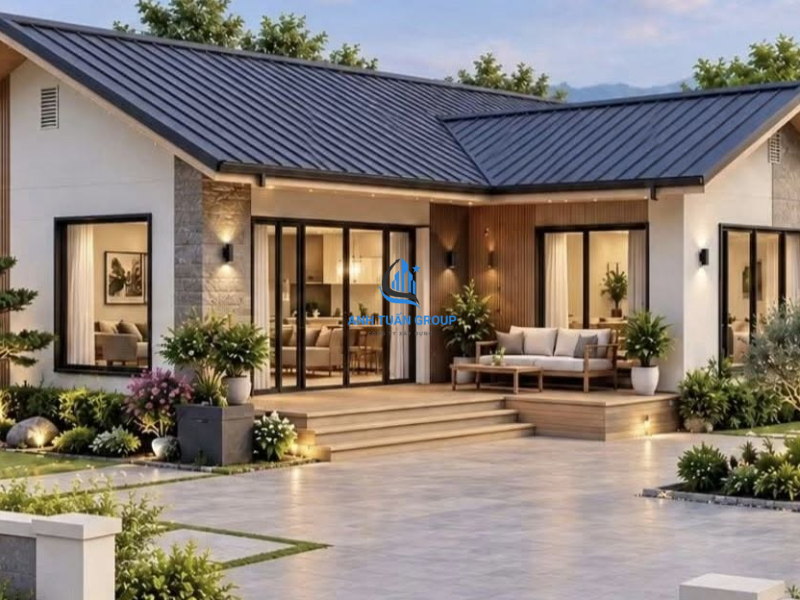

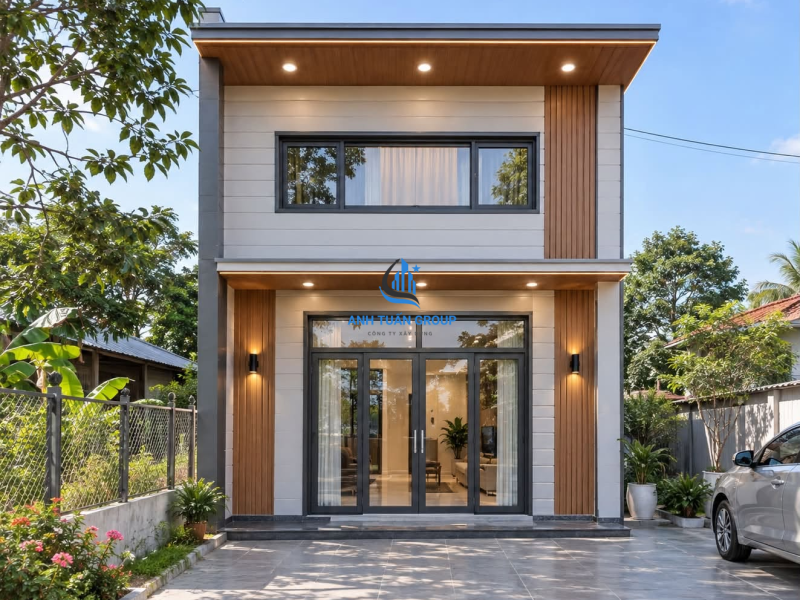

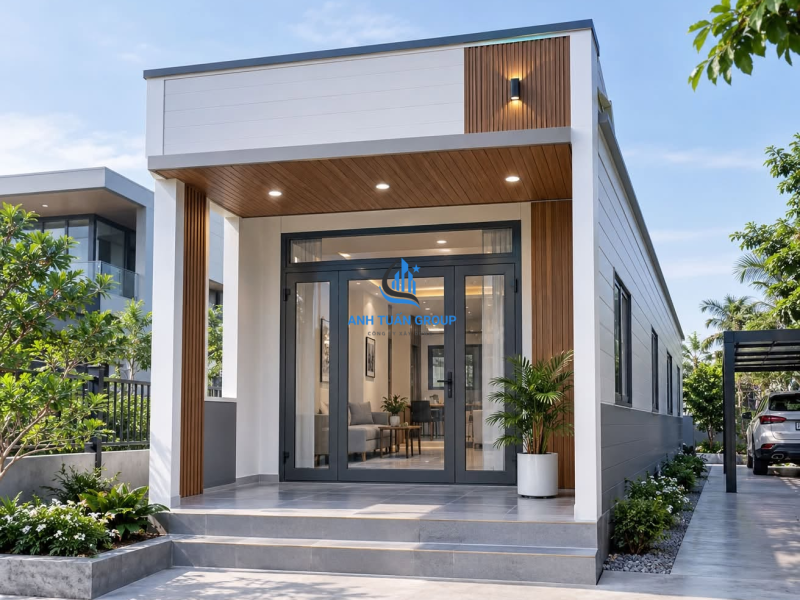

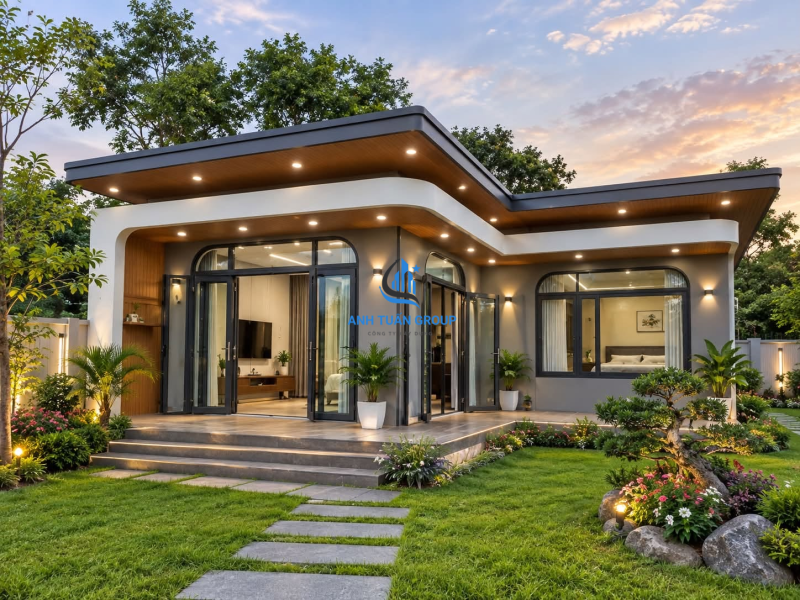

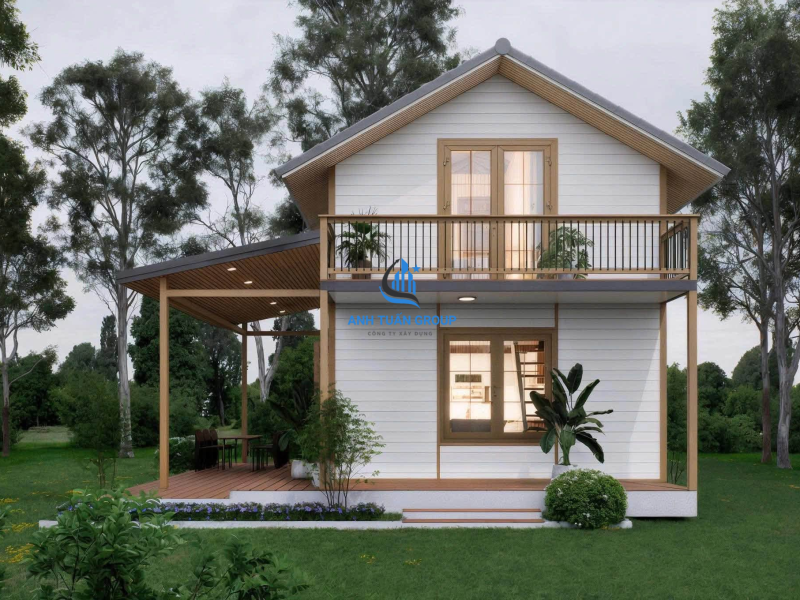

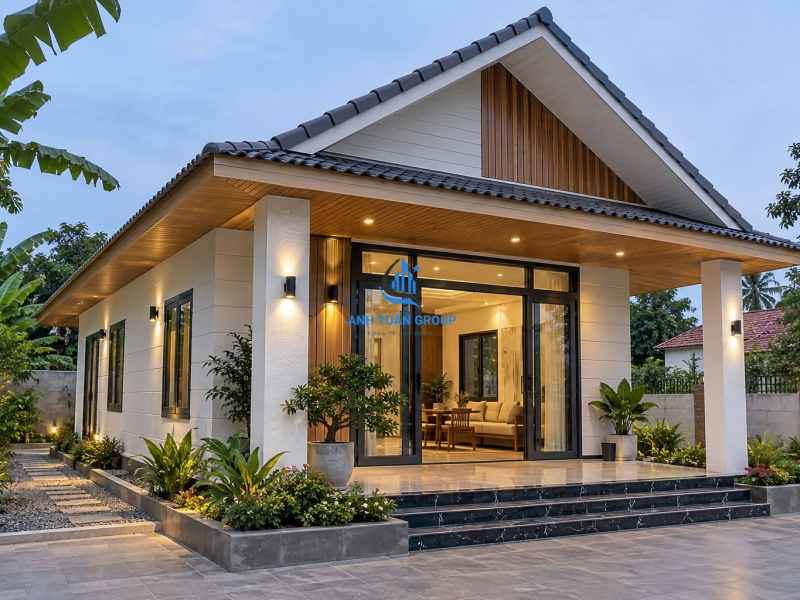

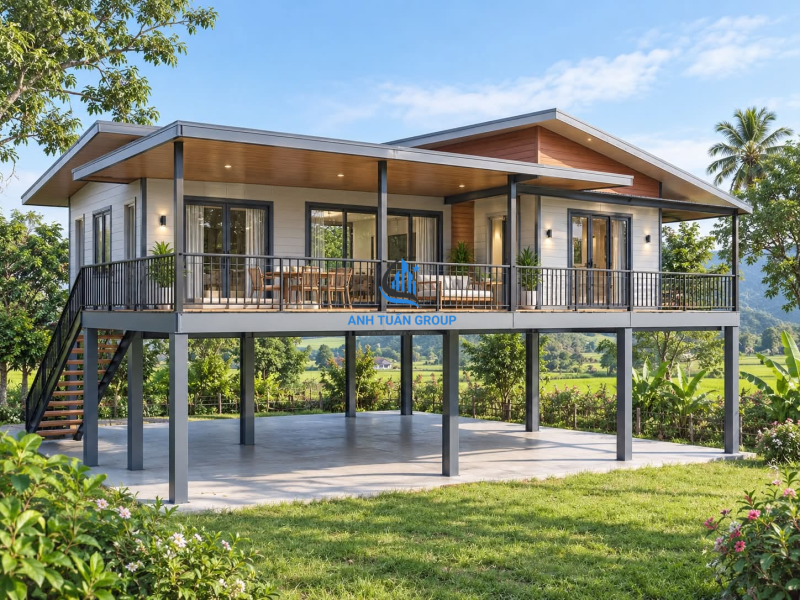

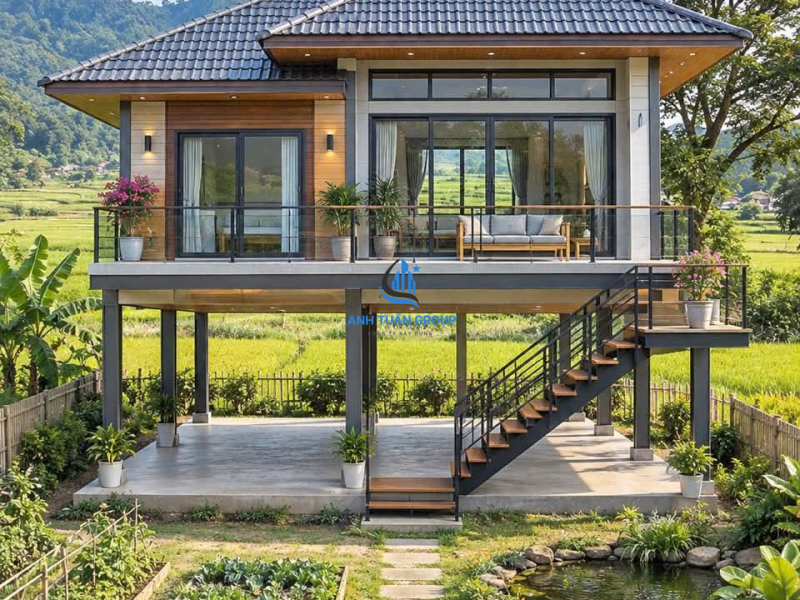

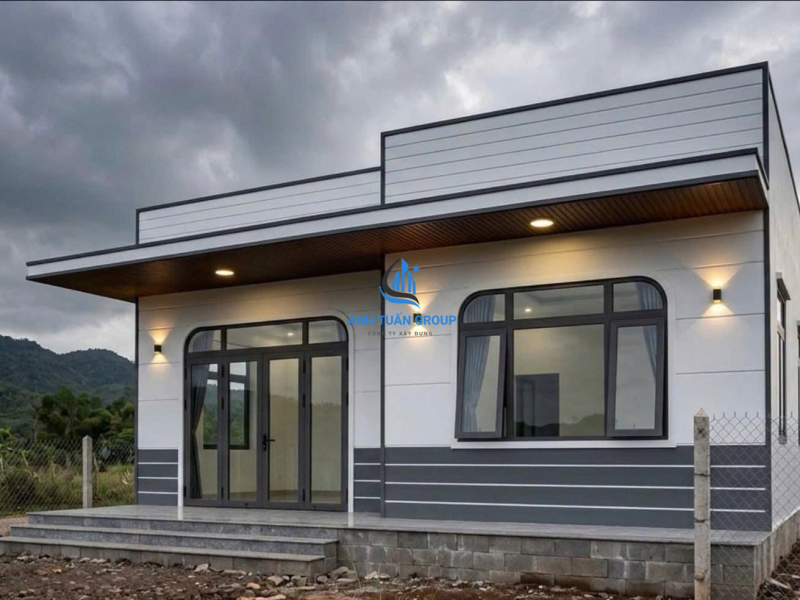

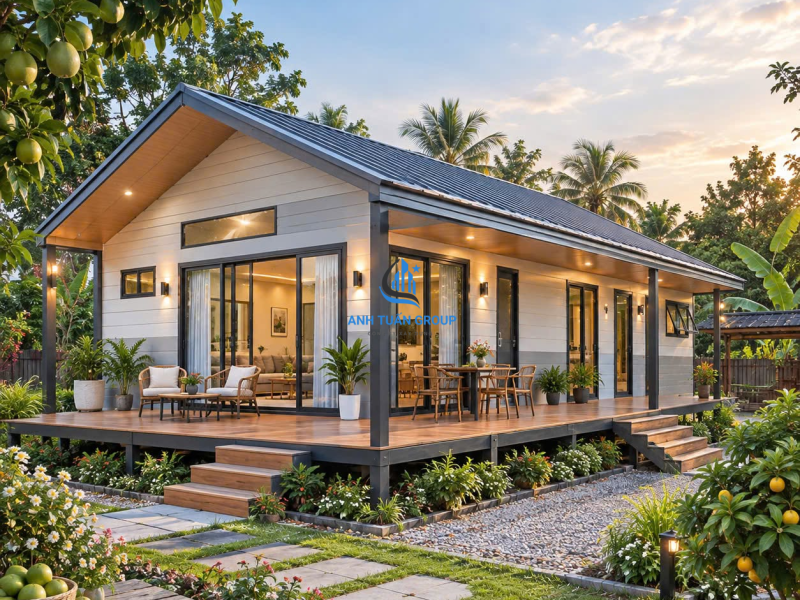

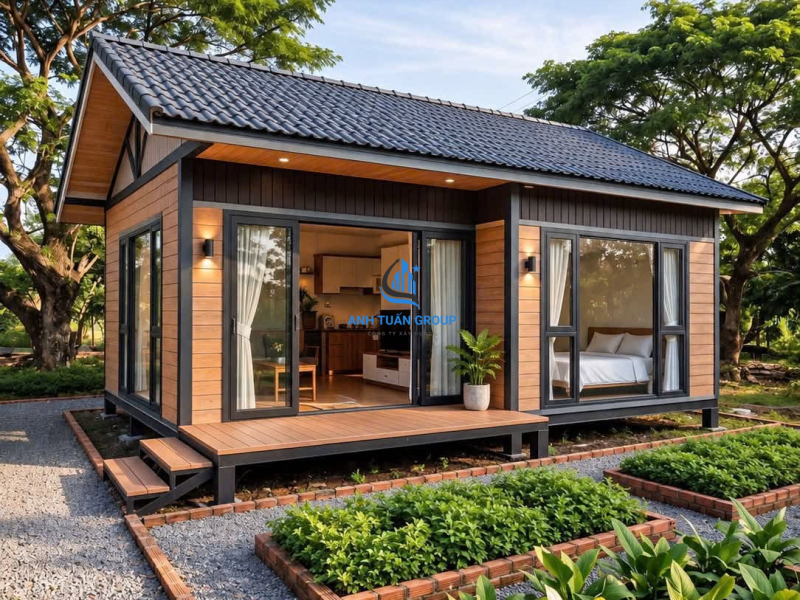

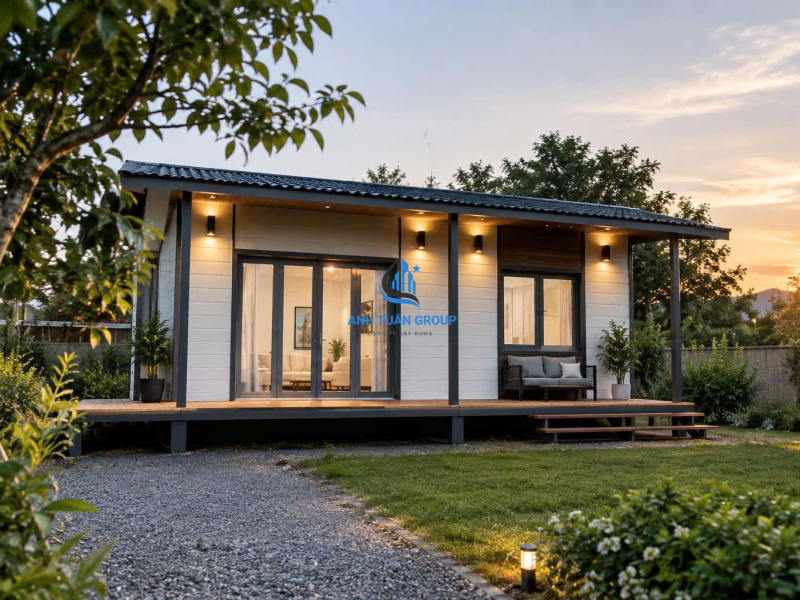

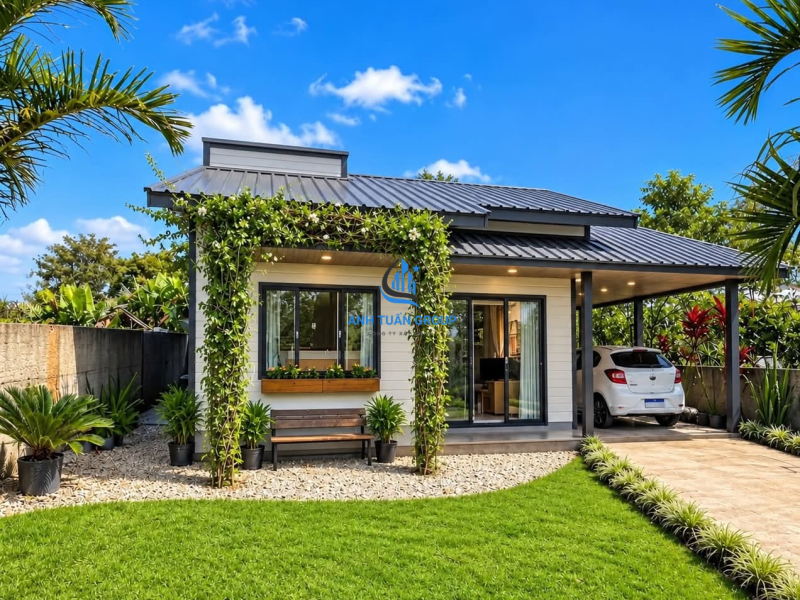

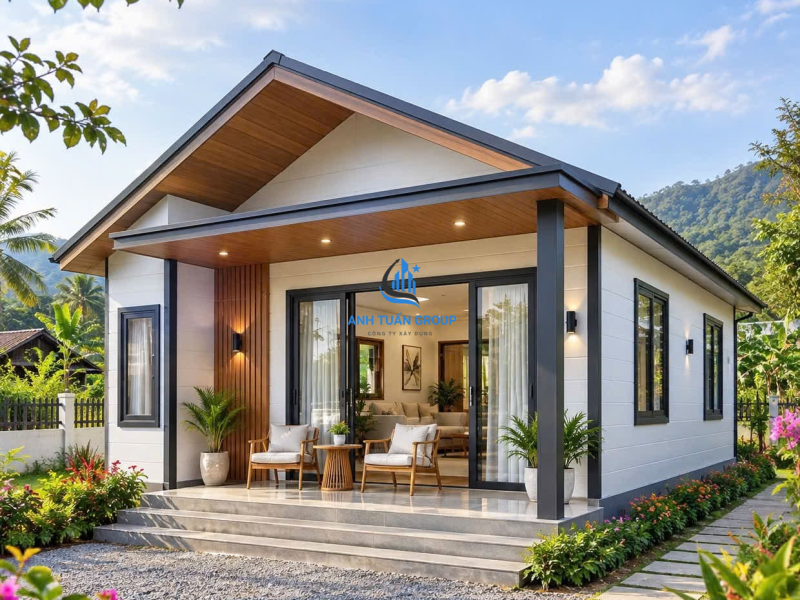

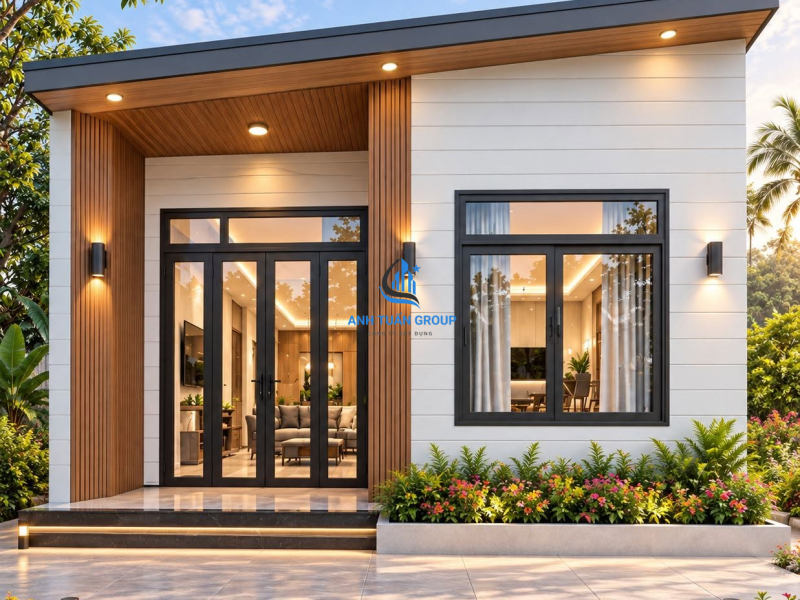

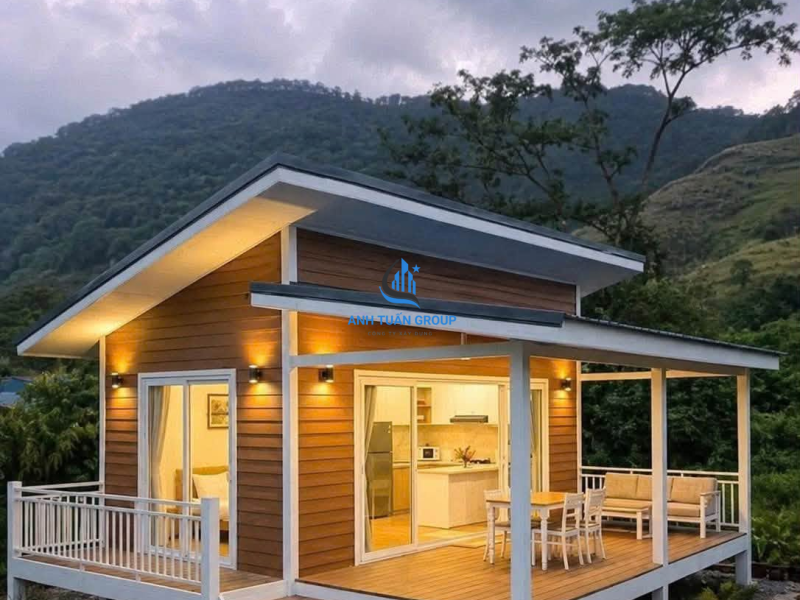

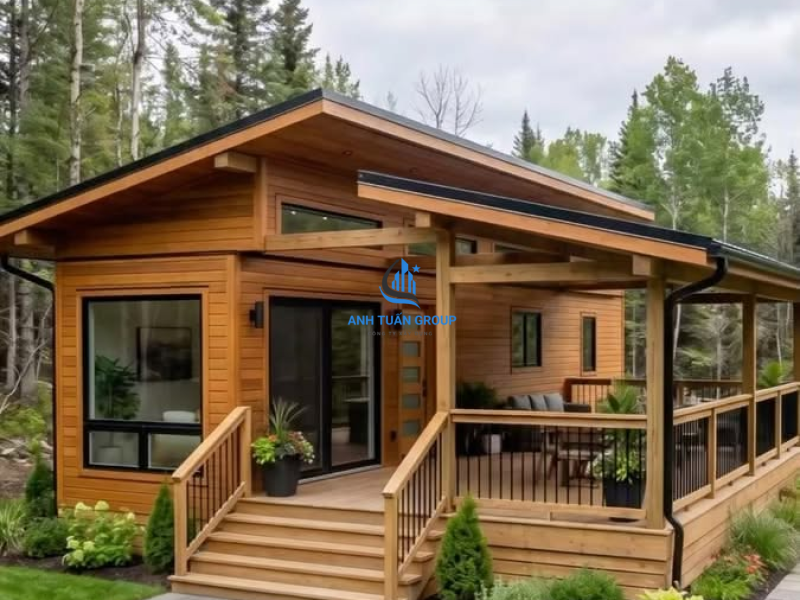

Những kiểu kiến trúc nhà lắp ghép Panel được ưa chuộng hiện nay

Câu hỏi thường gặp về cấu tạo khung thép nhà lắp ghép

Khung thép nhà lắp ghép có bền không?

Cấu tạo khung thép nhà lắp ghép gồm những gì? Khung thép nhà lắp ghép có độ bền tốt nếu sử dụng vật liệu đạt chất lượng, được thiết kế đúng tải trọng và thi công theo tiêu chuẩn kỹ thuật. Hệ khung gồm cột, dầm, kèo, xà gồ và hệ giằng có nhiệm vụ chịu lực, nâng đỡ mái, vách Panel và các bộ phận khác. Ngoài ra, việc xử lý chống gỉ, bảo dưỡng định kỳ và kiểm tra các mối liên kết cũng góp phần kéo dài tuổi thọ công trình.

Nhà lắp ghép nên sử dụng thép hộp hay thép hình?

Việc lựa chọn thép hộp hay thép hình phụ thuộc vào quy mô, kết cấu và tải trọng của công trình. Thép hộp mạ kẽm thường được sử dụng cho nhà lắp ghép diện tích nhỏ và vừa nhờ khả năng gia công linh hoạt, dễ lắp đặt. Trong khi đó, thép hình I, H, U, C phù hợp với nhiều vị trí chịu lực hoặc công trình có khẩu độ và tải trọng lớn. Kỹ sư cần tính toán tiết diện cụ thể để lựa chọn vật liệu phù hợp, thay vì chỉ dựa vào hình dạng thép.

Khoảng cách giữa các khung thép bao nhiêu là phù hợp?

Khoảng cách giữa các khung thép không có một con số cố định cho mọi công trình. Thông số này phụ thuộc vào diện tích nhà, chiều cao, tải trọng mái và sàn, tiết diện cấu kiện cũng như kích thước tấm Panel sử dụng. Việc bố trí cần được tính toán đồng bộ giữa hệ khung, xà gồ và vị trí liên kết Panel để đảm bảo khả năng chịu lực, hạn chế võng và thuận tiện khi thi công.

Khung thép có cần sơn chống gỉ không?

Khung thép cần được bảo vệ bề mặt để hạn chế tình trạng oxy hóa và ăn mòn do độ ẩm, nước mưa hoặc môi trường bên ngoài. Tùy loại thép, có thể sử dụng thép mạ kẽm, sơn chống gỉ hoặc hệ sơn bảo vệ phù hợp. Đối với các vị trí bị trầy xước, cắt hoặc hàn trong quá trình lắp dựng, cần xử lý lại lớp bảo vệ để tránh phát sinh gỉ sét.

Chi phí làm khung thép nhà lắp ghép phụ thuộc vào yếu tố nào?

Chi phí làm khung thép nhà lắp ghép phụ thuộc vào nhiều yếu tố như diện tích và quy mô công trình, số tầng, chủng loại thép, độ dày và tiết diện cấu kiện, khối lượng vật liệu, mức độ phức tạp của thiết kế và điều kiện vận chuyển, lắp dựng. Ngoài ra, yêu cầu về sơn bảo vệ, hệ giằng và các chi tiết liên kết cũng ảnh hưởng đến tổng chi phí. Để dự toán sát thực tế, cần khảo sát mặt bằng, xác định phương án kết cấu và bóc tách khối lượng vật tư theo bản vẽ.

Những lưu ý để đảm bảo tuổi thọ cho hệ khung thép nhà panel

Cấu tạo khung thép nhà lắp ghép gồm những gì? Để hệ khung thép nhà lắp ghép panel đạt độ bền tối đa từ 30 – 50 năm, vận hành an toàn và duy trì vẻ đẹp theo thời gian, quá trình thiết kế, thi công và bảo dưỡng cần tuân thủ nghiêm ngặt các lưu ý quan trọng sau:

1. Lựa chọn vật liệu thép đạt chuẩn và sơn chống ăn mòn

• Ưu tiên thép mạ kẽm: Sử dụng thép mạ kẽm nhúng nóng hoặc thép mạ nhôm kẽm cường độ cao để hạn chế tối đa nguy cơ rỉ sét, đặc biệt là ở những khu vực có độ ẩm cao hoặc gần sông biển.

• Xử lý bề mặt và sơn phủ bảo vệ:

  • Trước khi sơn, bề mặt thép phải được mài nhẵn, làm sạch dầu mỡ và tẩy sạch rỉ sét.

  • Phun phủ tối thiểu 1 lớp sơn chống gỉ (Epoxy 2 thành phần) và 1 - 2 lớp sơn phủ hoàn thiện để tạo màng chắn bảo vệ kết cấu khỏi tác động oxy hóa của không khí.

2. Kỹ thuật chống thấm triệt để tại các vị trí tiếp xúc

• Xử lý bệ móng chân cột: Thi công bệ bê tông cao hơn mặt sàn từ 10 – 15cm trước khi đặt thanh U nhôm/thép chân vách, tránh để chân cột và chân vách panel tiếp xúc trực tiếp với nước mưa hay độ ẩm đọng dưới nền.

• Đi keo silicone chống thấm kín khít: Tại các vị trí giáp ranh giữa khung thép với tường panel, mái panel hoặc các điểm bắt bu-lông, cần sử dụng keo silicone chống thấm chuyên dụng (chịu tia UV, đàn hồi tốt) để ngăn nước mưa ngấm vào làm ăn mòn vít và khung thép.

3. Đảm bảo lực siết và chất lượng bu-lông liên kết

• Sử dụng bu-lông chuẩn Inox hoặc mạ kẽm: Các vị trí liên kết chân móng (bu-lông neo) và nút khung (bản mã, dầm, kèo) bắt buộc phải dùng bu-lông cường độ cao có lớp mạ chống gỉ hoặc Inox 304.

• Siết đủ lực và có vòng đệm: Đảm bảo toàn bộ bu-lông được siết đúng momen lực tiêu chuẩn, kết hợp sử dụng vòng đệm cao su/lông đền vênh để chống hiện tượng tự tháo lỏng do độ rung lắc tự nhiên của công trình.

4. Thi công hệ giằng chống rung lắc và chống biến dạng

• Căng chỉnh hệ giằng kiên cố: Hệ giằng cột, giằng mái và giằng xà gồ phải được khóa chặt và căng đều tay. Hệ giằng giúp triệt tiêu biên độ dao động, ngăn hệ khung thép bị vặn xoắn hoặc lệch góc khi có gió bão lớn.

• Kiểm tra độ cân bằng thủy bình: Trước khi bao che tấm panel, cần dùng máy laser kiểm tra lại độ thẳng đứng của cột và độ ngang của dầm để đảm bảo tải trọng được phân bổ đều xuống móng.

5. Bảo trì và kiểm tra định kỳ trong quá trình sử dụng

• Kiểm tra định kỳ 1 - 2 lần/năm: Kiểm tra tổng thể hệ khung thép, đặc biệt là các điểm tiếp giáp chân móng, mái và hệ cửa.

• Dặm vá sơn bảo vệ kịp thời: Ngay khi phát hiện các vết trầy xước sơn hoặc điểm xuất hiện vết ố rỉ sét nhỏ, cần cạo sạch lớp rỉ, xử lý bề mặt và sơn dặm lại ngay để tránh hiện tượng rỉ ăn sâu vào lõi thép.

• Vệ sinh máng thu nước (Sê-nô): Thường xuyên dọn dẹp rác, lá cây trên mái panel và hệ thống máng thoát nước để tránh nước mưa ứ đọng tràn qua khung thép gây ố vàng, mục nát.
